Премиум-терраса с видом на залив — 40 м²

Задача

Заказчик — владелец дома в Репино с участком у Финского залива. Хотел открытую террасу для семейных ужинов на 8-10 человек с видом на воду. Требование: «Чтобы каркас был виден, как в альпийских шале». Бюджет не ограничен, но без излишеств.

Решение

Спроектировали открытую террасу 8×5 м с навесом на 60% площади. Каркас GL24h 200×200 — прочность 24 МПа на изгиб, запас по прогибу ×1,6 (расчёт по СП 64 + TFEC). 12 винтовых свай ∅108 ниже глубины промерзания (2,2 м > 1,2 м норматива). Все соединения «шип-паз» с дубовыми нагелями — ноль металлических крепежей в видимой зоне. Подкосы (knee braces) 150×150 усиливают жёсткость рамы.

Результат

Терраса готова за 24 рабочих дня. Каркас стоит стабильно — прогиб основной балки 4 м составил 8,2 мм при допустимых 16 мм. Заказчик: «Соседи приходят смотреть на каркас — такого в Репино ни у кого нет». Через 6 месяцев — ни одной трещины, цвет лиственницы сохранился благодаря Osmo UV-420.

Техническая схема

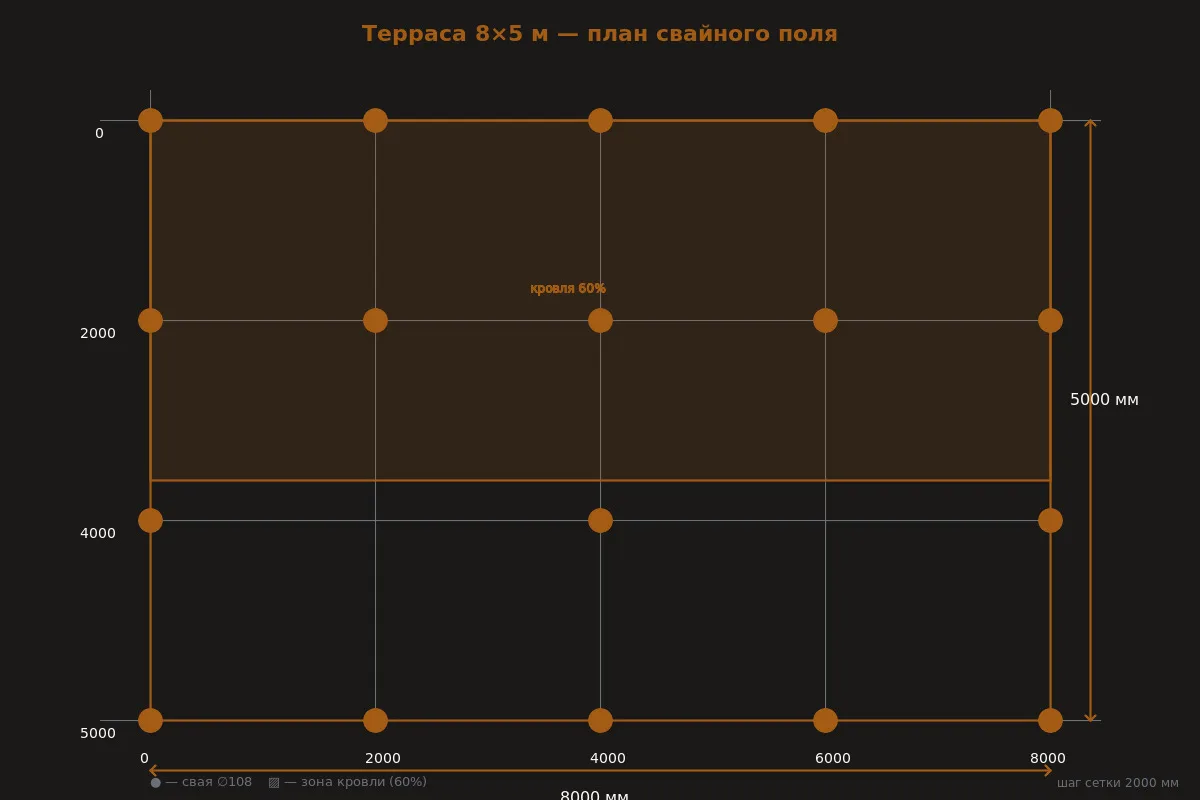

План свайного поля: 12 свай ∅108 на сетке 2×2 м

Галерея

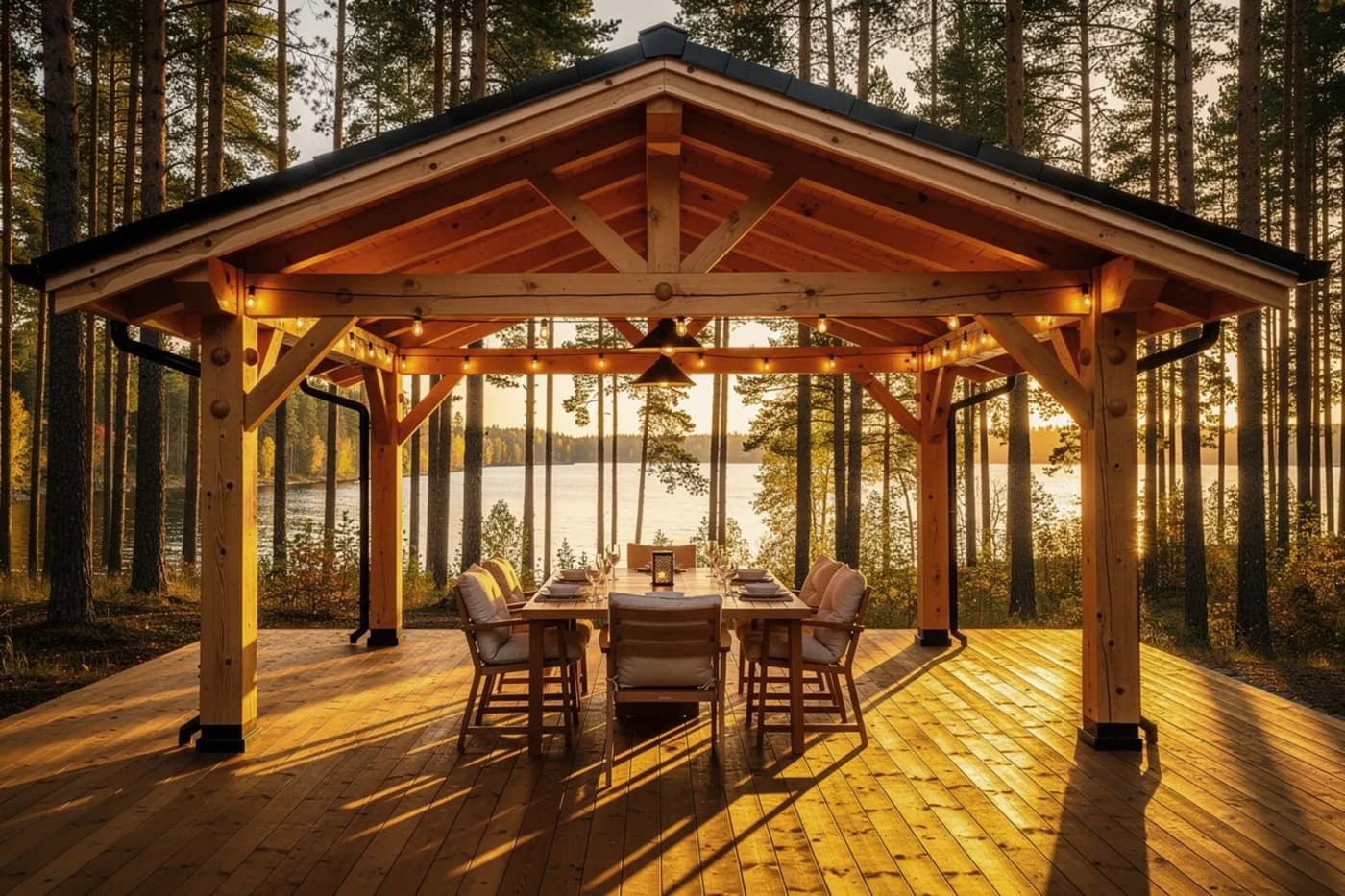

Вид сверху: 8×5 м, навес на 60% площади

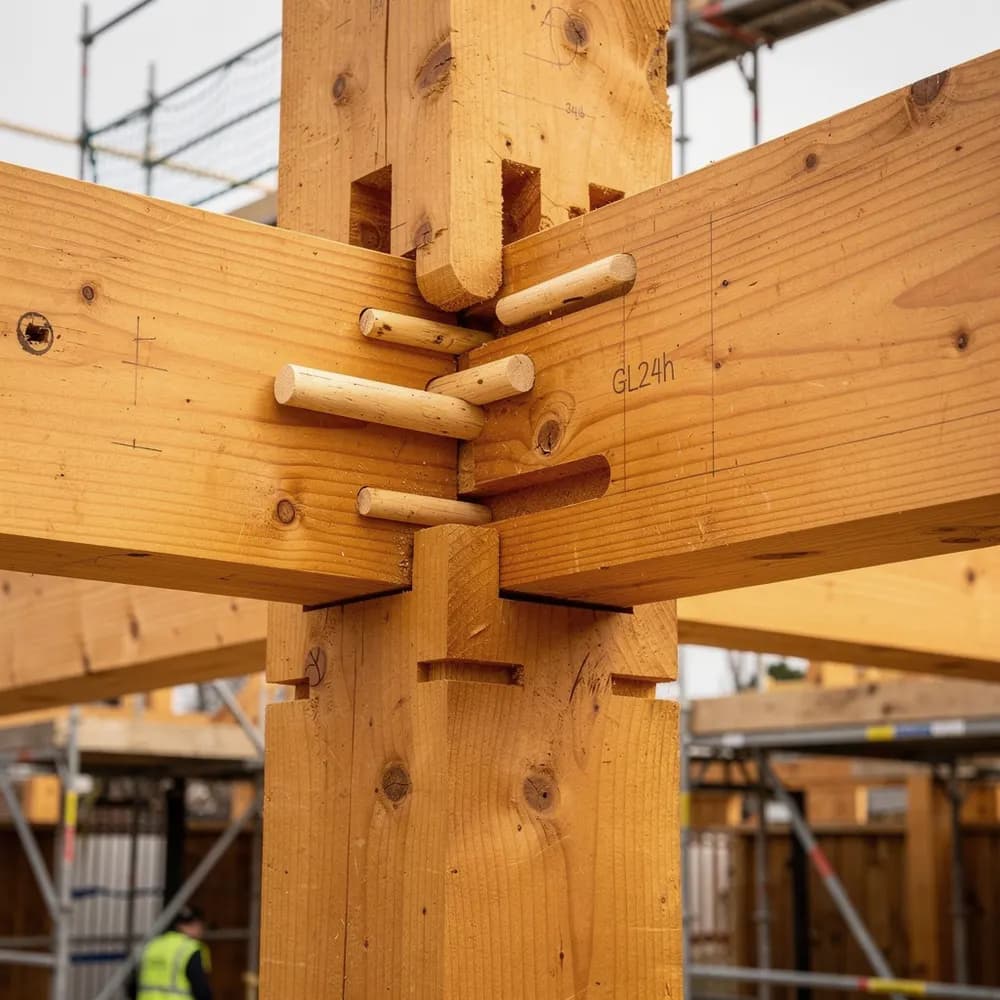

Сборка каркаса: видны соединения шип-паз

Узел крупным планом: дубовый нагель ∅25 мм

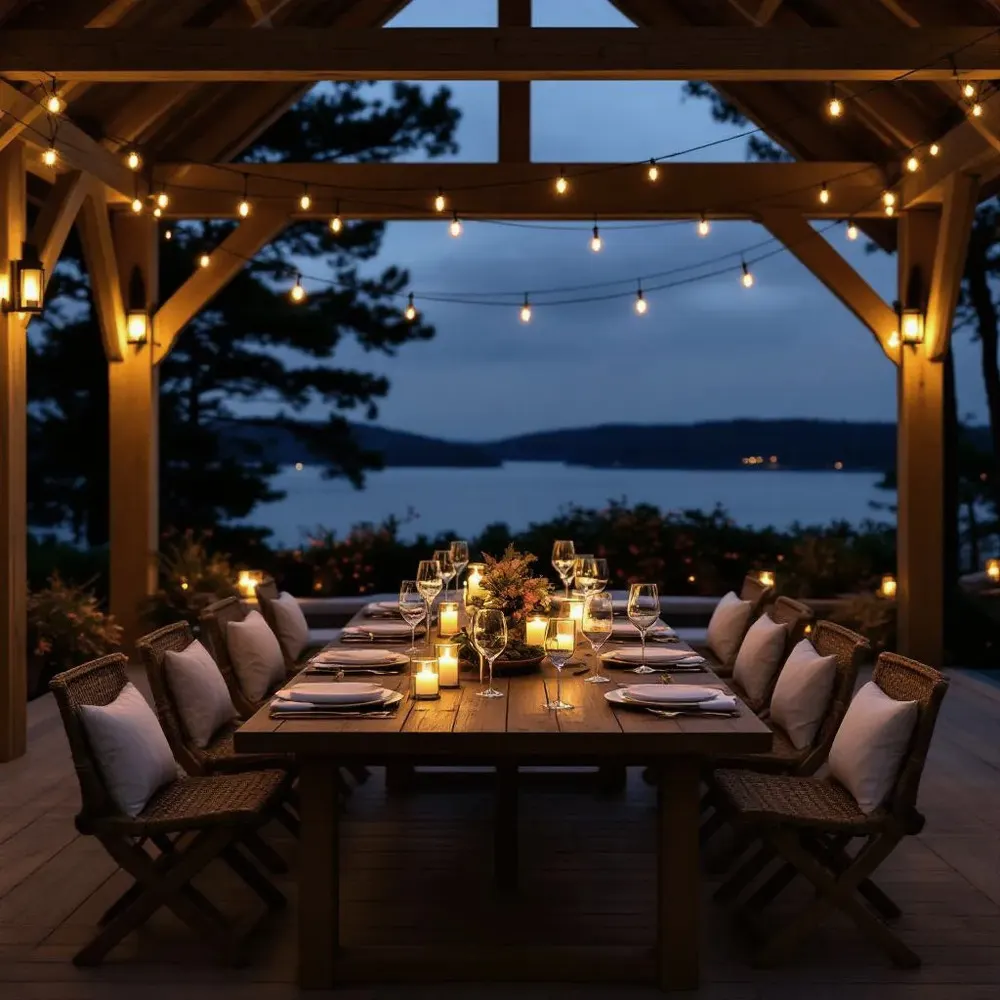

Вечернее освещение подчёркивает геометрию балок
